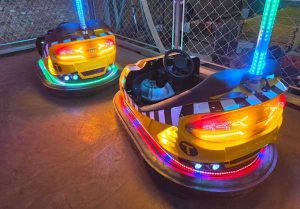

نظرة شاملة على عمود التوصيل (الهوائي) في سيارات تصادم اطفال: المبادئ، والبنية، والوظيفة
I. البنية الفيزيائية
يُعرف “الهوائي” الذي نراه رسمياً باسم “جامع التيار” أو “مجموعة عمود التوصيل”، ويتكون من ثلاثة أجزاء رئيسية:
قاعدة التثبيت:** تُثبَّت بمسامير في الهيكل الخلفي لسيارة التصادم، وتتميز بمفصل دوار شامل يسمح بحركة طفيفة في جميع الاتجاهات؛ مما يضمن إمكانية ميلان العمود دون انكساره أو تحطمه عند حدوث تصادم أو ميلان للسيارة.
عمود الدعم الرئيسي:** مصنوع من أنبوب مجوف من الألياف الزجاجية أو الفولاذ عالي القوة، وهو خفيف الوزن ومتين في آن واحد. يعود العمود تلقائياً إلى الوضع العمودي بعد انحنائه تحت الضغط، وذلك بفضل نابض ضغط داخلي يدفع نقطة التلامس العلوية باستمرار نحو الأعلى، مما يضمن بقاءها مضغوطة بقوة مقابل شبكة الطاقة العلوية.
رأس التوصيل العلوي (فرشاة الكربون):** يتكون من كتلة كربون جرافيتي مقاومة للتآكل وقاعدة نحاسية، وهو المكون المسؤول فعلياً عن التوصيل الكهربائي. يوفر الجرافيت موصلية ممتازة ومقاومة عالية للتآكل، مما يمنع حدوث شرر أو تدهور سريع للمادة أثناء الاحتكاك بالشبكة المعدنية. تتصل القاعدة النحاسية بسلك نحاسي داخلي سميك يمتد مباشرة إلى مفتاح التحكم الرئيسي ومحرك الدفع في السيارة.
II. تكوين نظام إمداد الطاقة (دائرة ثنائية القطب لسيارات التصادم التي تعمل بشبكة علوية)
تستخدم سيارات التصادم التي تعمل بشبكة علوية نظام إمداد بالطاقة ثنائي القطب: حيث يقع القطب الموجب في السقف، بينما يقع القطب السالب في الأرضية.
القطب العلوي: الشبكة المعدنية العلوية
تُغطى سقفية المكان بشبكة من ألواح الفولاذ المجلفن المتصلة لتشكل قطباً واحداً لإمداد الطاقة، وتكون متصلة بالطرف الموجب لمصدر الطاقة (عادةً ما يكون جهداً منخفضاً وآمناً، مثل 48 فولت).
القطب السفلي: الأرضية الموصلة
تتكون الأرضية من ألواح فولاذية موصلة تفصل بينها شرائط مطاطية عازلة. تتصل هذه الألواح بالطرف السالب لمصدر الطاقة، وتعمل العوازل المطاطية الموجودة في الفواصل على منع حدوث قصر في الدائرة الكهربائية (تماس) بين القطبين الموجب والسالب. مسار الدائرة الكهربائية الكاملة:
الشبكة العلوية (موجب) ← فرشاة الكربون العلوية ← السلك النحاسي الداخلي في عمود التوصيل ← مفتاح الطاقة الرئيسي داخل السيارة ← وحدة التحكم في السرعة (دواسة الوقود) ← محرك دفع يعمل بالتيار المستمر (DC) ← الهيكل المعدني والعجلات المطاطية الموصلة ← اللوح الفولاذي الموصل في الأرضية (سالب)؛ يُشكل هذا الترتيب دائرة كهربائية مغلقة تمد المحرك بالطاقة اللازمة لدفع العجلات إلى الأمام.
III. الغرض التصميمي لآلية الزنبرك والمفصل العام (تصميم مُحسَّن للتعامل مع التصادمات)
الحفاظ على الطاقة أثناء الميلان الناتج عن التصادمات
عند حدوث تصادم عنيف بين سيارتين، قد يميل الهيكل أو يرتفع بشكل مفاجئ؛ وهنا يتيح “المفصل العام” للعمود الموصل التحرك (التأرجح) مع حركة الهيكل. كما يحافظ الزنبرك الداخلي على ضغط “الفرشاة الكربونية” بقوة مقابل الشبكة العلوية — حتى عند حدوث ميلان بزاوية 45 درجة — مما يضمن عدم انقطاع الطاقة عن السيارة.
امتصاص الصدمات والوقاية من الكسر
في حال انحناء العمود نتيجة تأثير خارجي، يمتص الزنبرك القوة ويعود إلى وضعه الأصلي بمجرد زوالها، مما يقلل من احتمالية الكسر مقارنة بالأعمدة الصلبة غير المرنة.
التكيف مع تفاوت الارتفاعات في موقع التشغيل
قد توجد اختلافات طفيفة في ارتفاع تركيب الشبكة العلوية؛ وهنا يقوم الزنبرك بالتعويض التلقائي عن هذه الاختلافات عبر التمدد والانكماش، مما يحافظ على تلامس ثابت ومحكم.
IV. أسباب حدوث الشرر الكهربائي
أثناء الحركة أو عند التعرض لهزات ناتجة عن التصادم، قد تفقد الفرشاة الكربونية تلامسها مع الشبكة المعدنية العلوية للحظات وجيزة. ومع انقطاع الدائرة الكهربائية وإعادة اتصالها للحظة، يحدث “انهيار عازلية الهواء” (dielectric breakdown)، مما يولد شرارات كهربائية صغيرة؛ وهي ظاهرة فيزيائية طبيعية. وتجدر الإشارة إلى أن كتل الكربون الجرافيتي تتآكل بمرور الوقت نتيجة الاحتكاك، وتتطلب ببساطة استبدالاً دورياً.
V. مقارنة بين ثلاثة أنواع من سيارات التصادم (Bumper Cars) وأسباب خلو بعضها من الهوائي (العمود الموصل)
النوع المزود بعمود موصل (هوائي) = سيارات التصادم ذات الشبكة العلوية: تستمد الطاقة من شبكة مثبتة في السقف؛ تتميز بتكلفة منخفضة ووقت تشغيل غير محدود؛ وتُستخدم عادةً في صالات الملاهي الداخلية الكبيرة.
النوع بدون هوائي، مع أرضية فولاذية موصلة مزدوجة الطبقات = سيارات التصادم ذات الأرضية الموصلة: يتم دمج القطبين الموجب والسالب في الأرضية؛ وتتكون العجلات من مزيج من الأنواع العازلة والموصلة؛ حيث تستمد الطاقة مباشرة من الأرضية، مما يلغي الحاجة إلى شبكة علوية.
النوع بدون هوائي، والمناسب للأرضيات البلاستيكية القياسية = سيارات التصادم التي تعمل بالبطارية: تتميز ببطاريات مدمجة (من نوع الرصاص-الحمض أو الليثيوم)؛ وتعتمد على مصدر طاقة ذاتي؛ ولا تتقيد بمصدر الطاقة الخاص بالمكان؛ وتُستخدم عادةً في الساحات المفتوحة والمعارض الخارجية.
VI. تفاصيل تصميم السلامة
يعتمد نظام الإمداد بالطاقة بشكل أساسي على تيار مستمر منخفض الجهد (36 فولت / 48 فولت) —وهي مستويات تقل بكثير عن الحد الذي يشكل خطراً لحدوث صدمة كهربائية— مما يضمن السلامة حتى في حال حدوث تلامس عرضي مع القضبان الموصلة أو الأرضية؛ وعلاوة على ذلك، فإن شبكة الطاقة العلوية محاطة بإطار عازل واقٍ.
